Externes Disketten-Laufwerk

Dieses Laufwerk wurde zum Schreiben/Lesen von 3,5-Zoll-Disketten verwendet.

3,5-Zoll-Disketten — Abb.: 3,5-Zoll-Disketten

Vorderseite des Disketten-Laufwerks mit USB-Anschluss — Abb.: Vorderseite des Disketten-Laufwerks mit USB-Anschluss

Vorderseite des Disketten-Laufwerks mit USB-Anschluss — Abb.: Vorderseite des Disketten-Laufwerks mit USB-Anschluss

Unterseite des Disketten-Laufwerks mit USB-Anschluss — Abb.: Unterseite des Disketten-Laufwerks mit USB-Anschluss

Geöffnetes Disketten-Laufwerk — Abb.: Geöffnetes Disketten-Laufwerk

Platine mit USB-Floppy-Disk-Controller-Chip USB97CFDC2-01 von SMSC — Abb.: Platine mit USB-Floppy-Disk-Controller-Chip USB97CFDC2-01 von SMSC

Rückseite der Controller-Platine mit Quarz-Oszillator 14,31818 MHz — Abb.: Rückseite der Controller-Platine mit Quarz-Oszillator 14,31818 MHz

Gereinigter Stellmotor für den Tastkopf des Laufwerkes — Abb.: Gereinigter Stellmotor für den Tastkopf des Laufwerkes

Platine mit Controller-Chip von TEAC — Abb.: Platine mit Controller-Chip von TEAC

Hauptplatinen des Disketten-Laufwerks mit Motor — Abb.: Hauptplatinen des Disketten-Laufwerks mit Motor

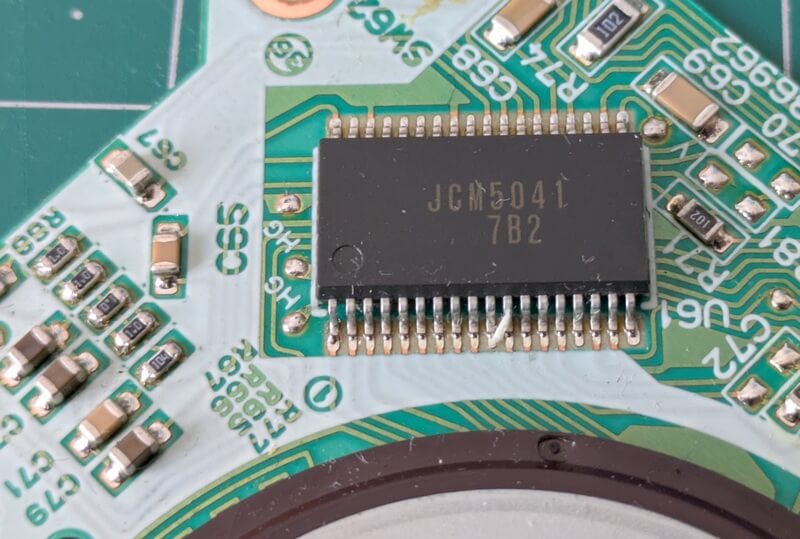

IC JCM5041 von SANYO Electric Co. — Abb.: IC JCM5041 von SANYO Electric Co.

Detailansicht mit gelber Status-LED (scheinbar manuell verlötet) — Abb.: Detailansicht mit gelber Status-LED (scheinbar manuell verlötet)

Detailansicht mit Druckknopf — Abb.: Detailansicht mit Druckknopf

Kleine Platine — Abb.: Kleine Platine

Detailansicht mit SMD-Widerständen — Abb.: Detailansicht mit SMD-Widerständen

Detailansicht des Laufwerk-Motors — Abb.: Detailansicht des Laufwerk-Motors

Aufdruck auf Aluminium-Gehäuse — Abb.: Aufdruck auf Aluminium-Gehäuse

Tastkopf des Laufwerkes — Abb.: Tastkopf des Laufwerkes

Zerlegter Tastkopf des Laufwerkes — Abb.: Zerlegter Tastkopf des Laufwerkes

Sensor des Tastkopfes — Abb.: Sensor des Tastkopfes

Sensor des Tastkopfes — Abb.: Sensor des Tastkopfes
