LED Crystal Magic Ball

Diese "LED Crystal Magic Ball" ist mit einem standardisierten E27-Lampensockel ausgestattet und soll laut Hersteller für Familienfeiern, Discos, Bars, Clubs, Bühnen oder sogar als Stimmungslicht im Kinderzimmer zum Einsatz kommen.

Spezifikationen laut Hersteller

Leistung 5-6 Watt
Beleuchtungsfläche 10–30 m²
Startzeit 1 Sekunde
Material ABS, PC
Spannungsbereich 85-260 V

Funktionsweise

Im Inneren des LED Crystal Magic Ball sind einige kleine LEDs, die in verschiedenen Farben leuchten. Durch einen kleinen Motor wird ein transparenter Kunststoff-Dom gedreht, der durch seine unregelmäßige Oberfläche das Licht in bewegten Mustern an die Umgebung weitergibt.

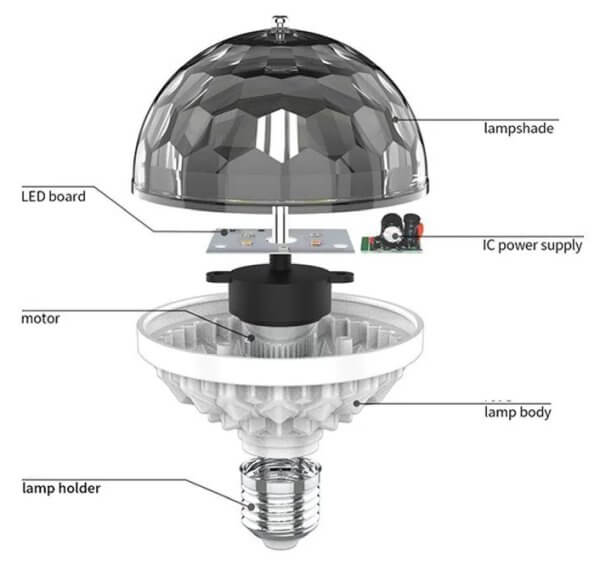

Komponenten des LED Crystal Magic Ball
Demonstration des LED Crystal Magic Ball
Abb.: Demonstration des LED Crystal Magic Ball

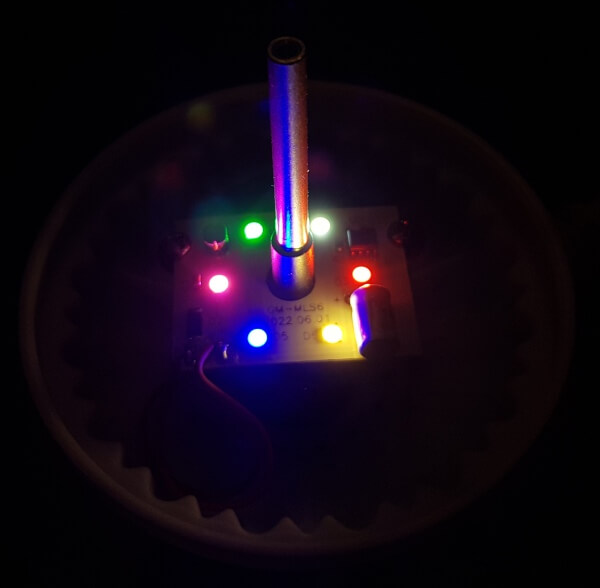

Test des LED Crystal Magic Ball
Abb.: Test des LED Crystal Magic Ball im geöffneten Zustand (ohne Dom)

Aufbau

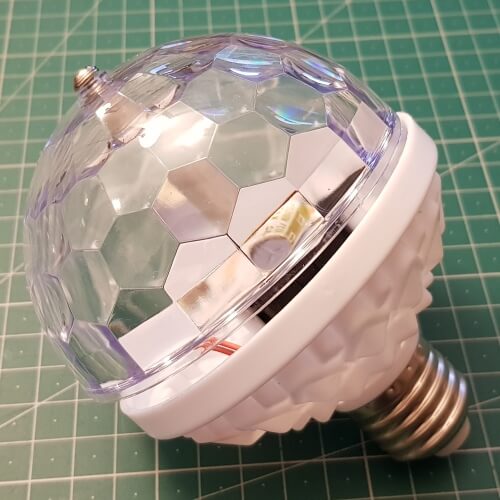

Betriebsbereiter LED Crystal Magic Ball
Abb.: Betriebsbereiter LED Crystal Magic Ball

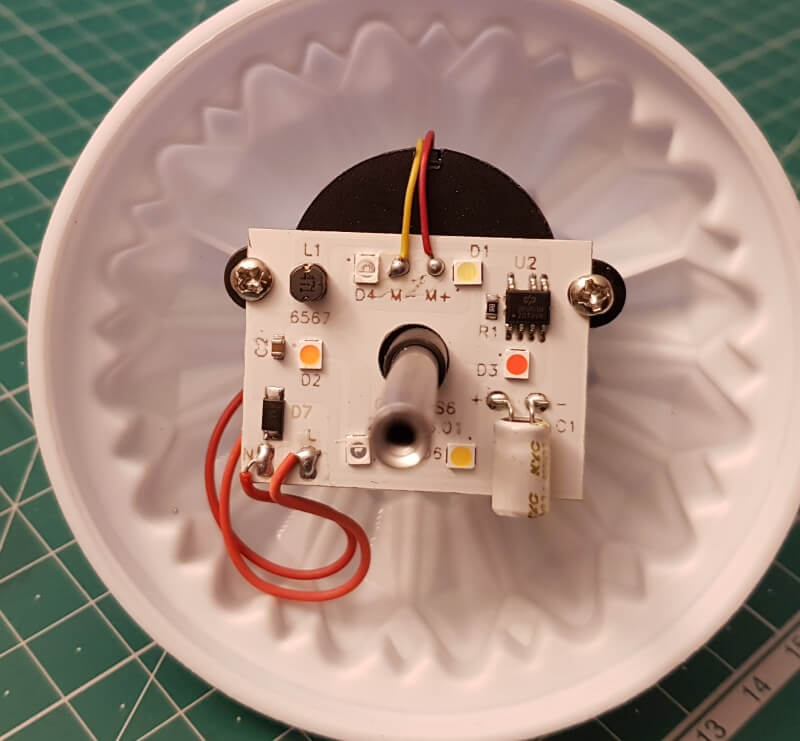

Geöffneter LED Crystal Magic Ball
Abb.: Geöffneter LED Crystal Magic Ball mit Platine und Anschlüssen zum Motor (oben; gelb+rot) und zur Netzspannung (links; 2x rot)

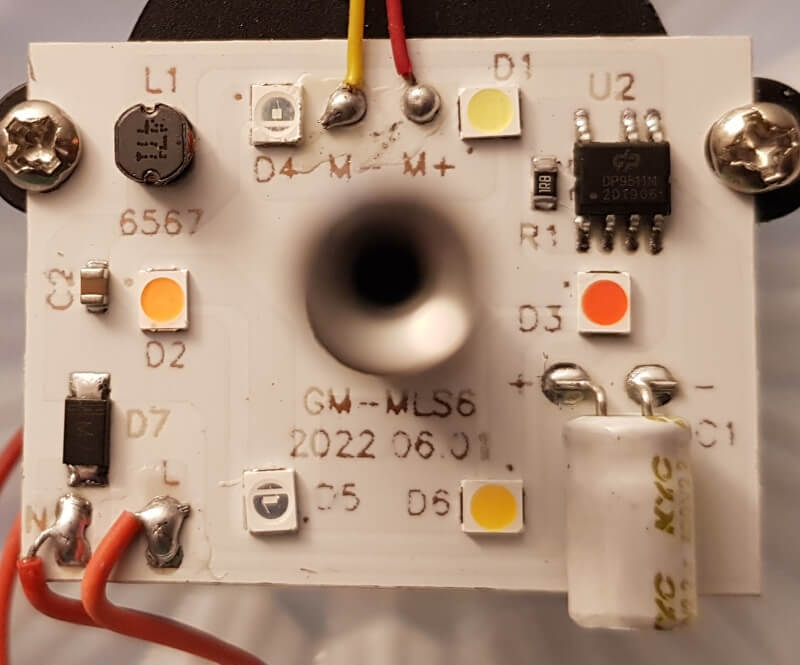

Platine mit 6 LEDs
Abb.: Platine mit 6 LEDs

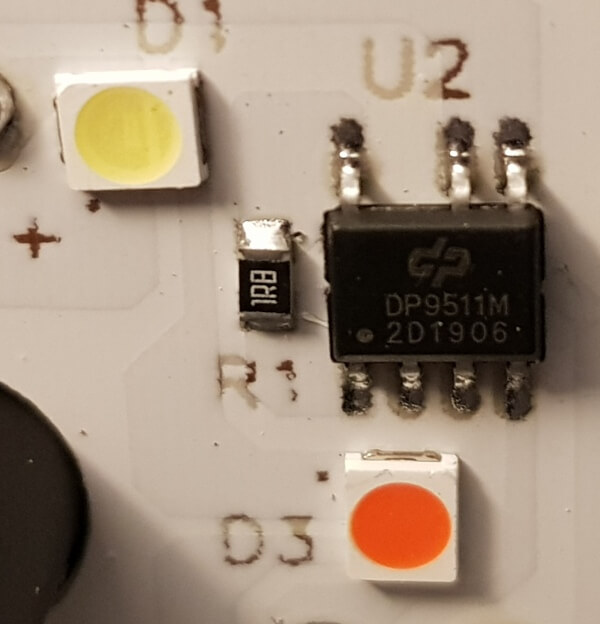

Detailansicht mit Treiber-IC DP9511M
Abb.: Detailansicht mit Treiber-IC DP9511M

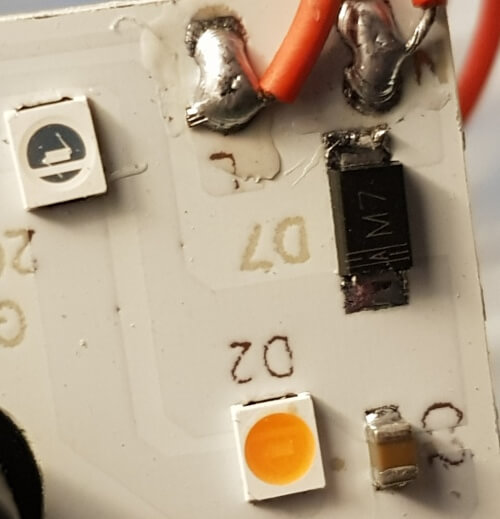

Detailansicht mit Gleichrichterdiode M7 (1000V, 1A)
Abb.: Detailansicht mit Gleichrichterdiode M7 (1000V, 1A)

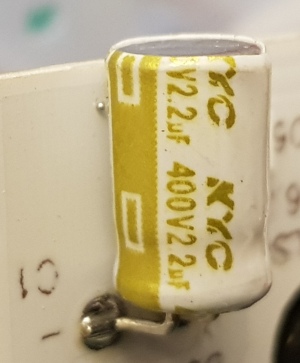

Detailansicht mit Elektrolytkondensator (2µF, 400V)
Abb.: Detailansicht mit Elektrolytkondensator (2µF, 400V)
